16 décembre 2009 3 16 /12 /décembre /2009 15:31
Ne possédant pas de photos de détails , j'ai un peu innové tout en respectant les côtes du plan.


DSCN3212
Collage de l'embase du radar avec du plasticard de 0.5mm.

DSCN3222
Les rivets de fixation sont représentés par des têtes d'épingle.

DSCN3213

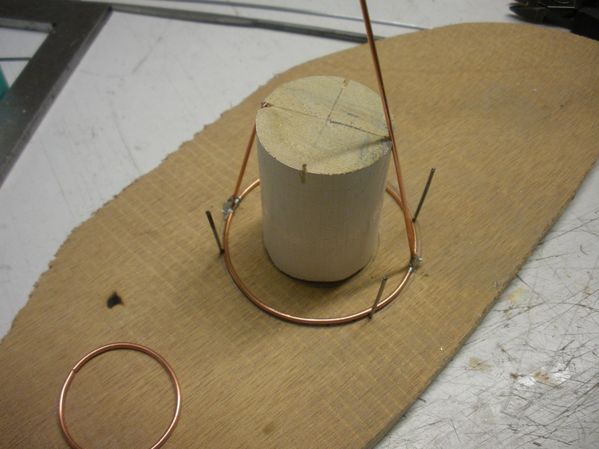

Un gabarit pour la soudure de la rambarde d'accès au  mécanisme du radar.J'ai immobilisé le rondin avec une goutte de cyanolite. Le cercle du bas est bloqué par des pointes.

DSCN3214
Fin de la soudure. L'excédent sera éliminé à la lime aiguille.

DSCN3215

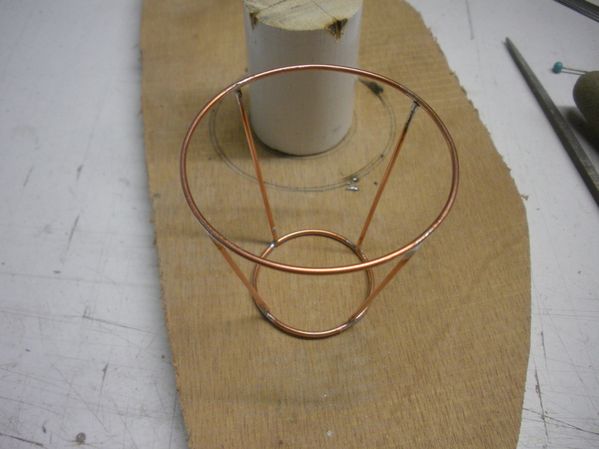

Après quelques coups de lime.

DSCN3217

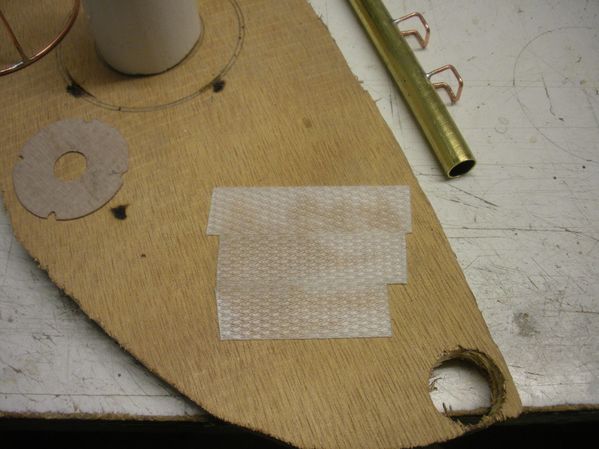

Confection de la plateforme d'accès au radar. Avec du lien d'emballage de colis, j'ai contitué une surface collée sur le contreplaqué de travail.

DSCN3218

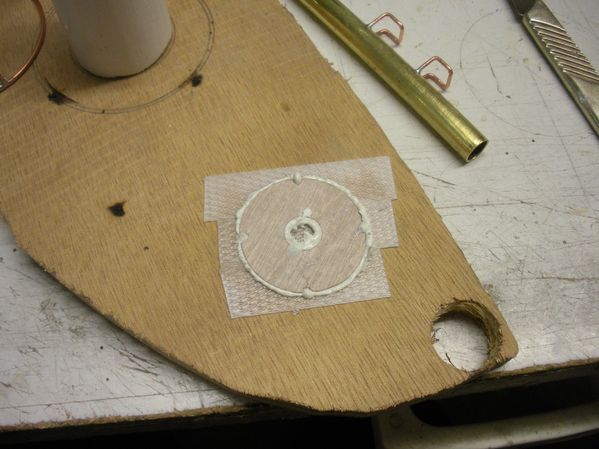

Après avoir bien ciré cette surface, j'ai étalé du sintofer et j'ai appliqué la plateforme en contre plaqué de 0.4mm.Après durcissement, on obtient le dessin du quadrillage.

DSCN3219

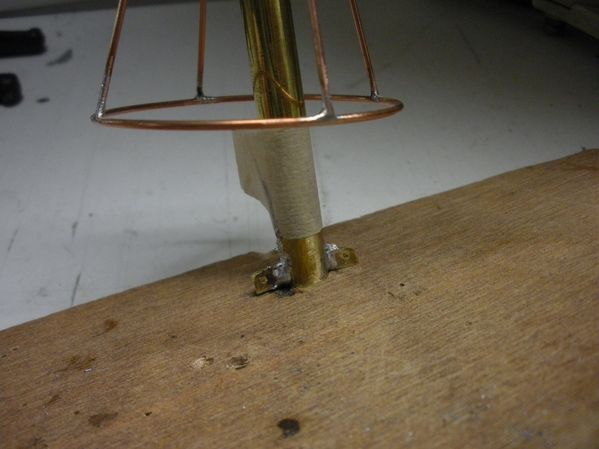

Repérage sur un scotch des positions des attaches supérieures du mât.

DSCN3221

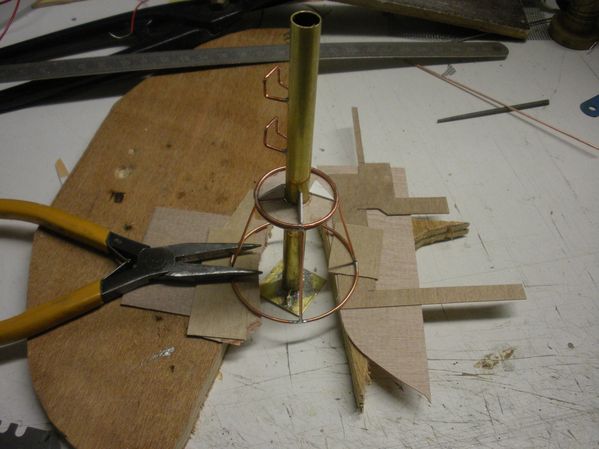

Calage de la rambarde pour un collage de la plate -forme perpendiculaire au mât et collage des équerres de renfort dans du plasticard de 0.5mm.

DSCN3224

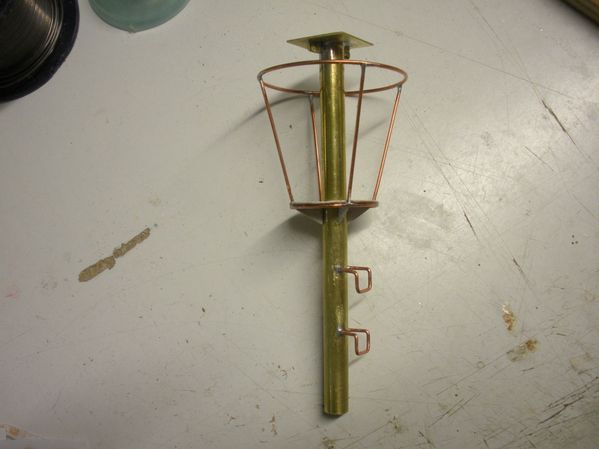

Tout est collé et soudé.

DSCN3225

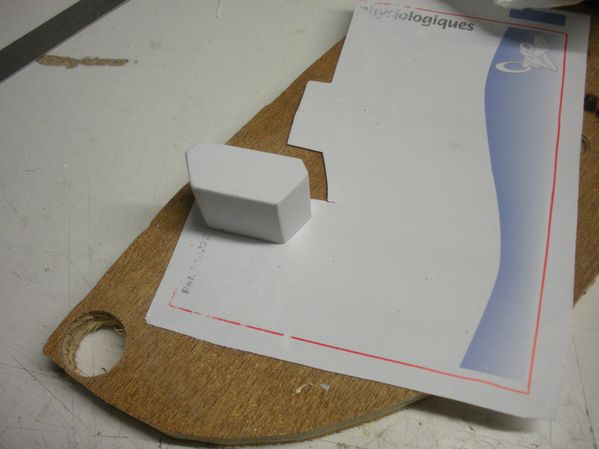

Constitution du bloc moteur du radar en bois de cagette.

DSCN3226

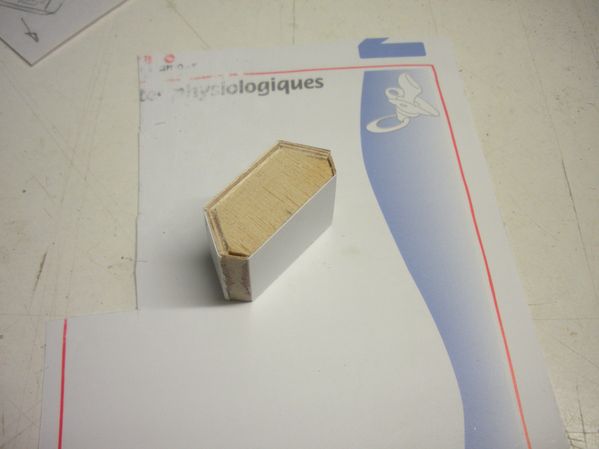

Collage de plastique récupéré sur des blisters d'accessoires électriques d'une épaisseur de 0.3  mm.

DSCN3227-copie-1

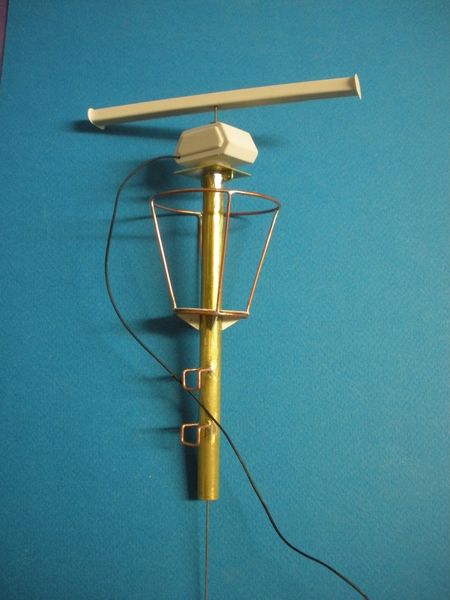

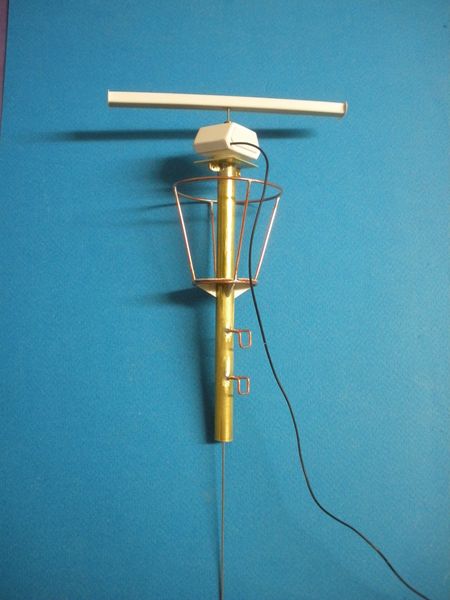

L'ensemble prêt à être collé sur le toit de la cabine.Fil factice d'alimentation du moteur.

DSCN3228-copie-2
Autre vue.

DSCN3229

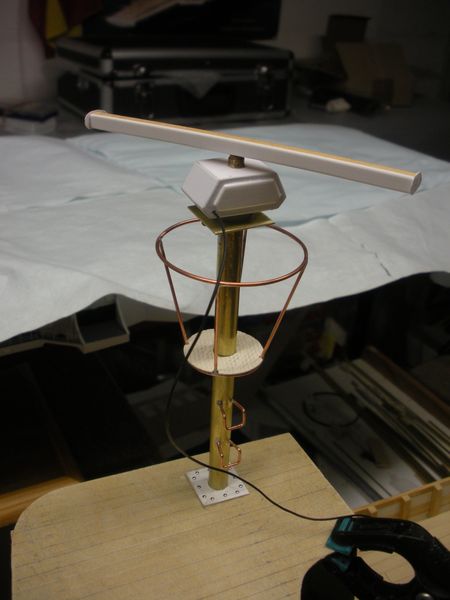

Mise en place provisoire avant peinture et collage des équerres de renfort du pied du mât radar. On peut voir les stries sur la plate-forme d'accès.

DSCN3230
Autre vue
