25 août 2009 2 25 /08 /août /2009 18:04
Avant de poser le bordé je le préforme de la manière suivante : je passe rapidement sous l'eau la partie à galber  puis à l'aide d'un pistolet à air chaud je forme tout doucement  le bordé jusqu'à sèchage complet de la baguette.

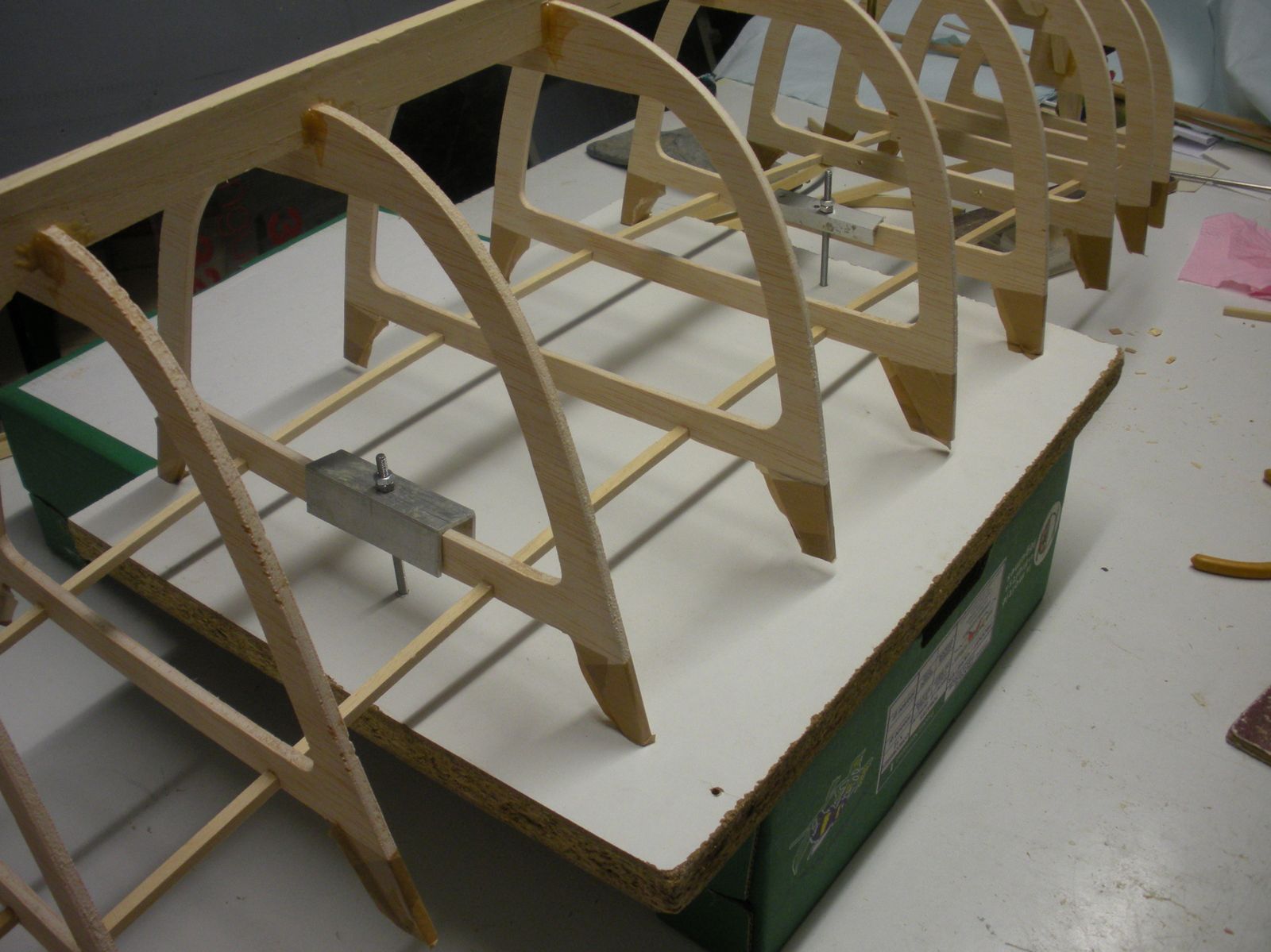

Pour procéder à la pose je fixe la charpente en appui sur deux couples sur une planche à l'aide de deux profilés .

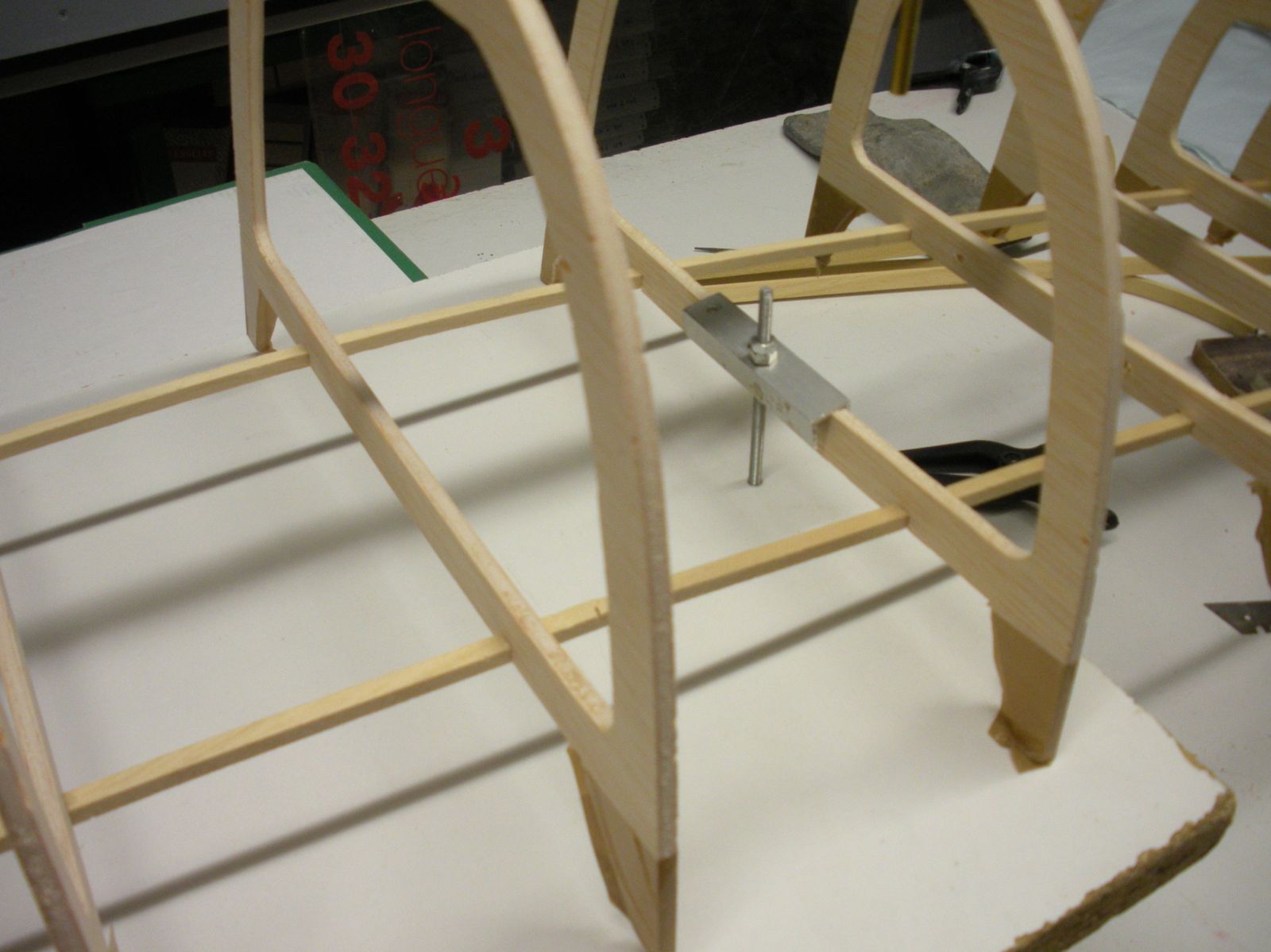

On peut voir un des deux  systèmes de fixation.

Collage de deux baguettes sur la quille qui vont me servir de rablure.

Collage des deux bordés le long de la quille.

Autre vue.

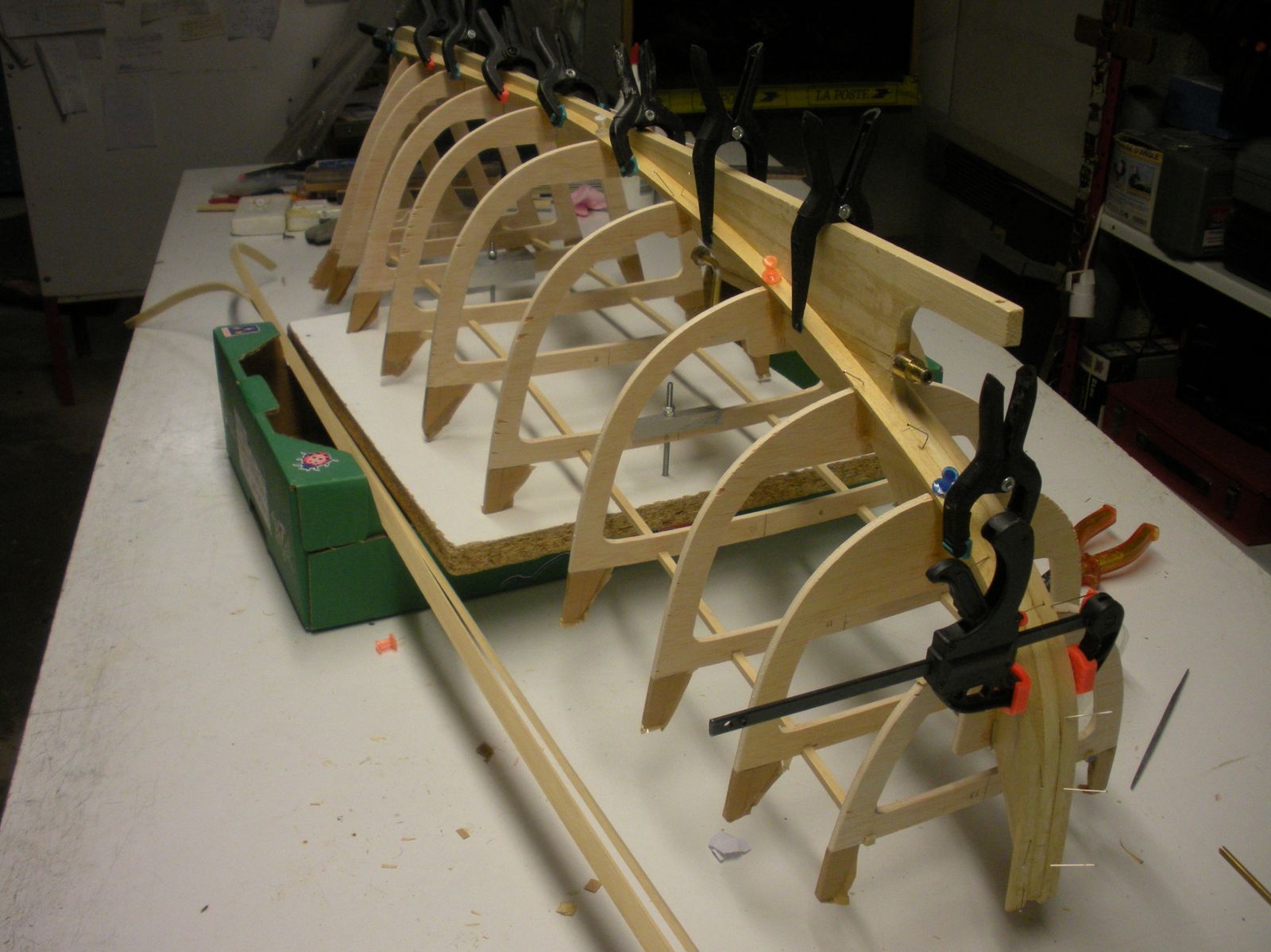

Collage des deux bordés du haut du pavois.

Collage de deux bordés près de la quille.

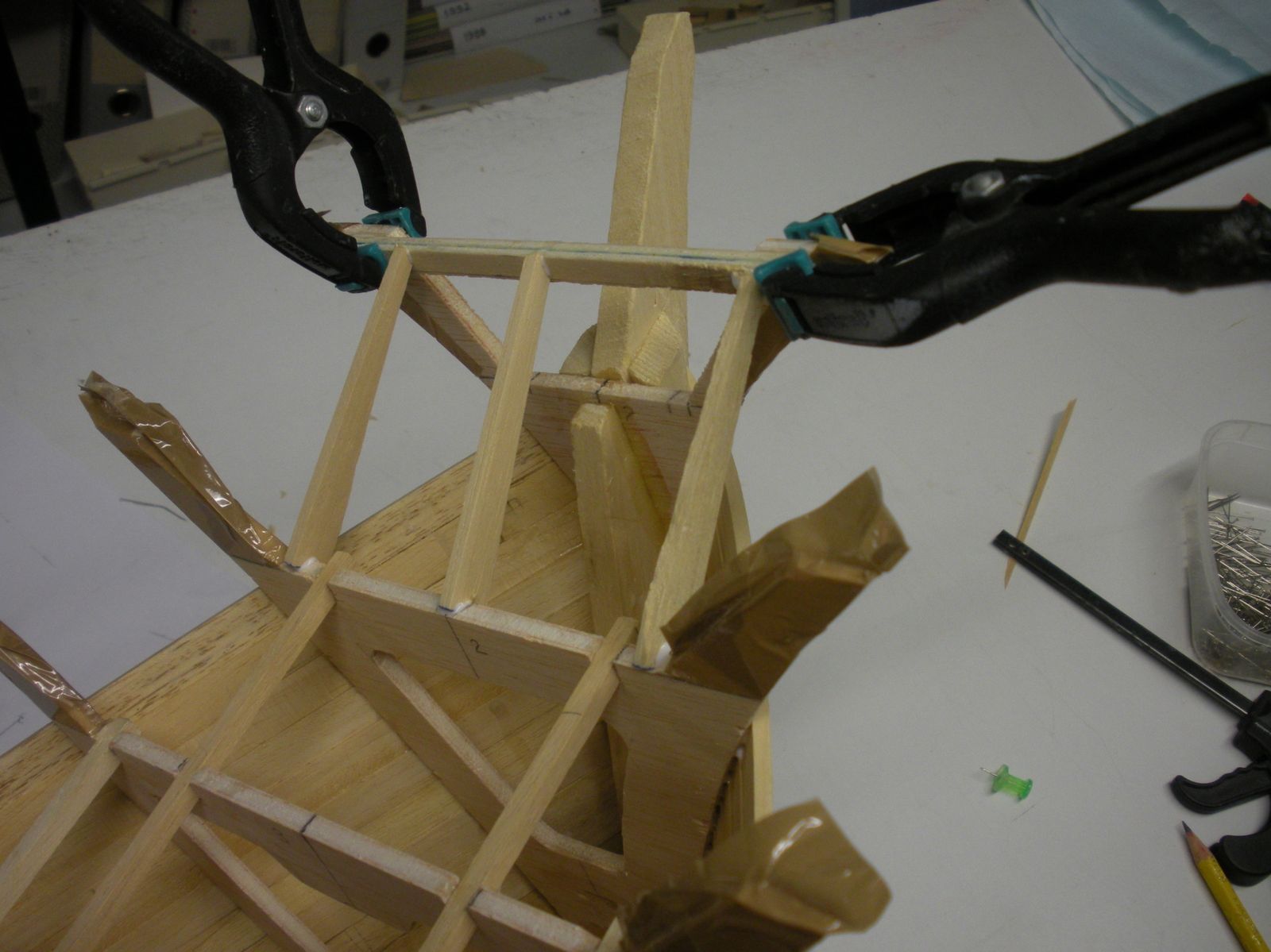

Afin de rendre le couple 1 rigide et éviter sa déformation lors du collage des bordés, j'ai collé des traverses qui seront supprimées en même temps que les fausses jambettes.

J'évite de ployer les bordés et je les colle de préférence en suivant leur propre galbe. Les extrémités des bordés ont été préformées à chaud comme décrit précédemment.

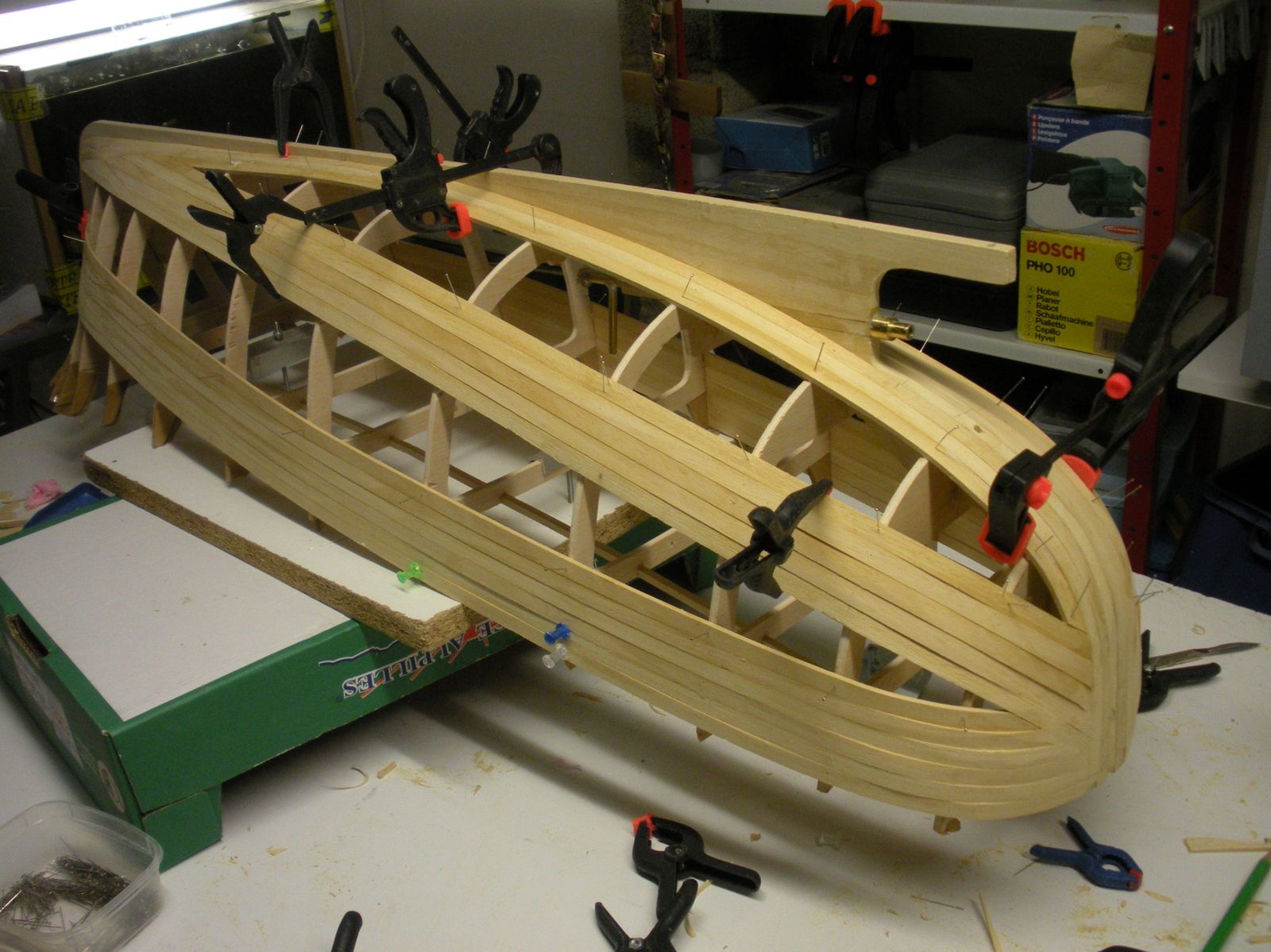

La méthode de la planche permet de travailler en rendant mobile le chantier. On peut voir les bordés supérieurs collés sans contrainte.

 Une autre vue de la planche de travail.

Toujours dans un souci de coller le bordé suivant une courbure naturelle, j'ai placé un bordé vers le centre.

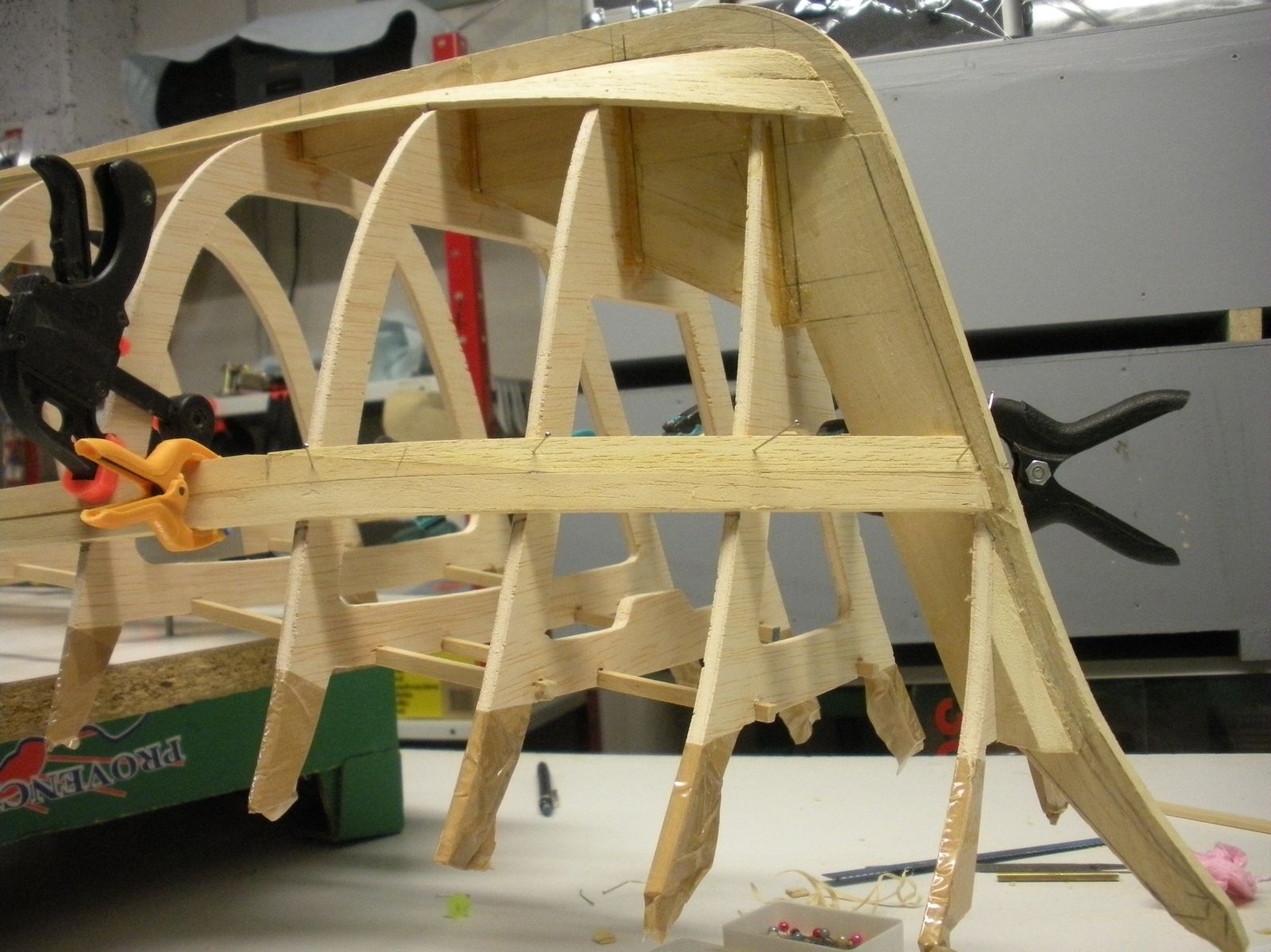

En voulant éviter de faire un bloc arrière, le montage n'est peut être pas académique, mais après un bon ponçage l'ensemble se révèle solide. Par la suite, j'ai armé l'intérieur de cette partie avec du tissu de verre et de la résine époxy. Finalement la solution d'un bloc ,comme conseillé sur le plan, facilite le travail.

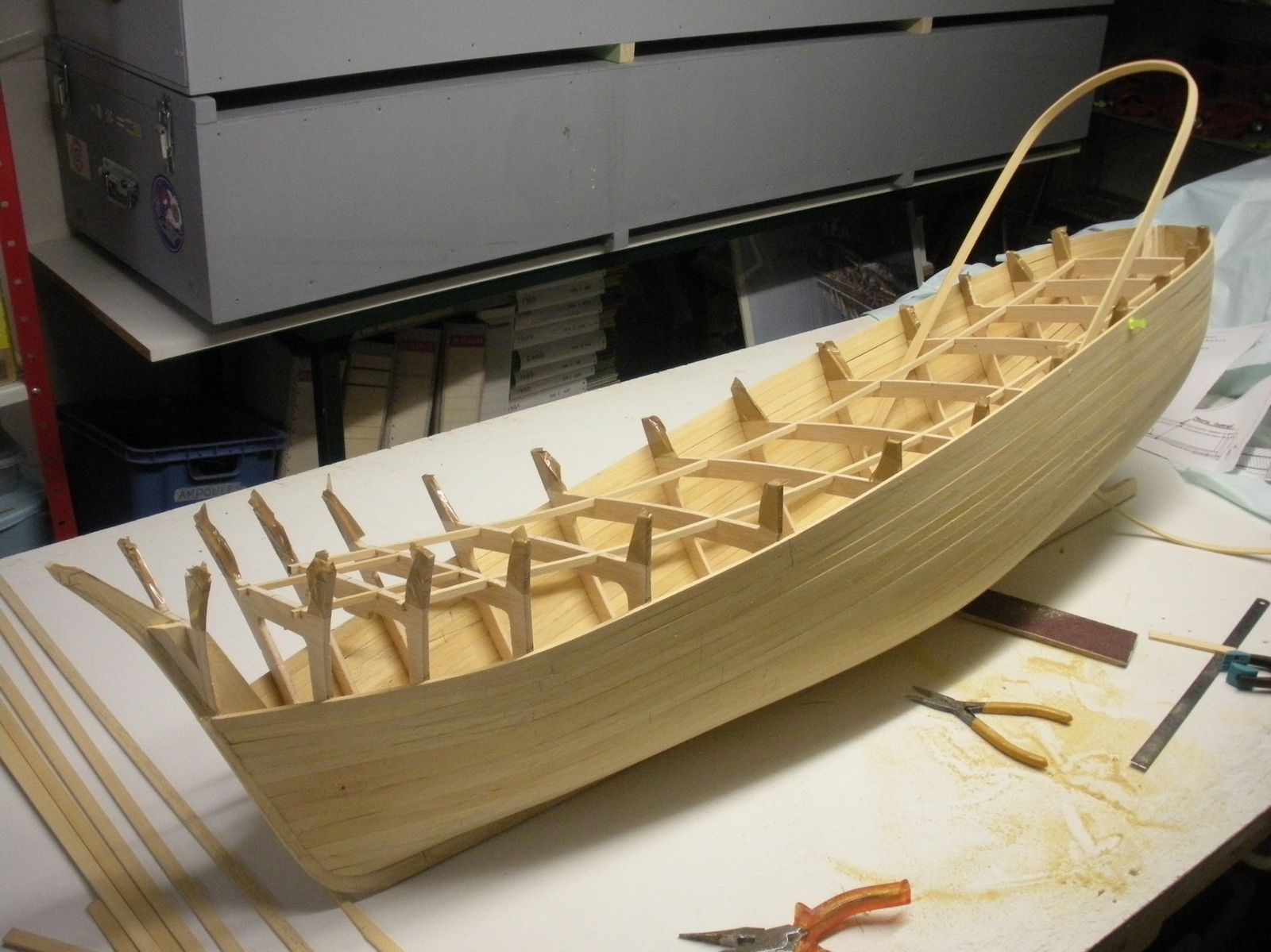

La coque se referme doucement .

La construction du pavois commence. Le bordé qui va former la poupe a été préformé à chaud. Pour cette opération, j'ai séparé la coque de la planche de travail. Sur cette photo, le renfort du couple 1 n'est pas encore réalisé.
